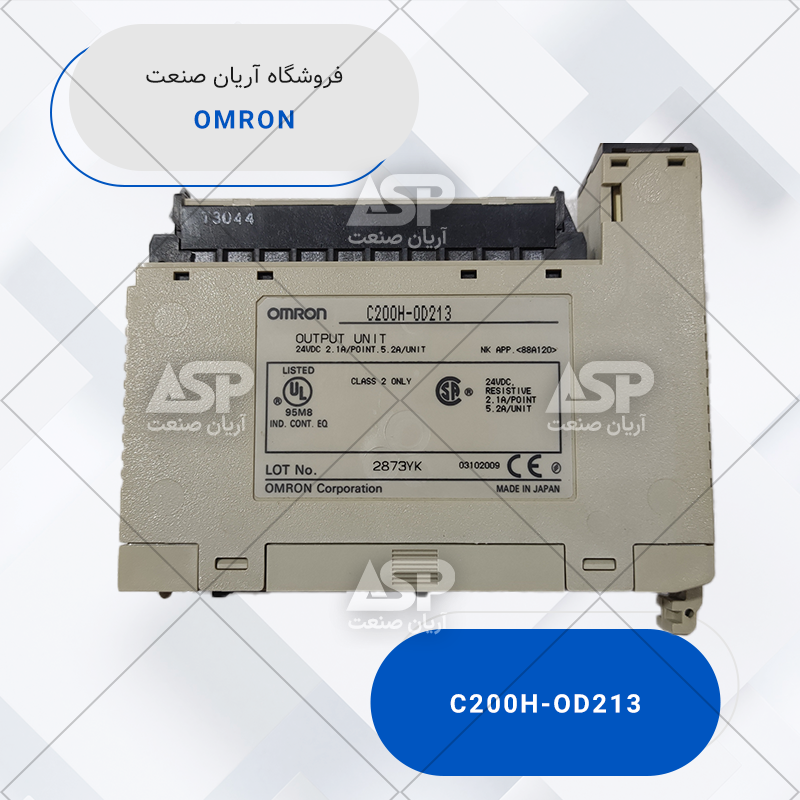

C200H-OD213

تعداد و نوع خروجی‌ها

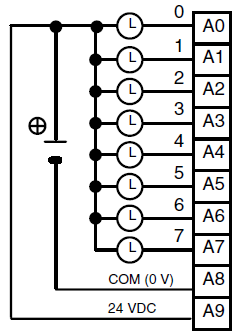

• 8 خروجی دیجیتال
• نوع خروجی: ترانزیستوری DC (مناسب برای تجهیزات حساس و سرعت‌های بالا) (Sink/NPN)
• مناسب برای کنترل رله‌های کم‌مصرف، سلونوئید ولوها، چراغ‌ها، بیزرها و انواع Actuatorهای الکتریکی

ولتاژ و جریان کاری

• ولتاژ خروجی: معمولاً 24 ولت DC (بسته به نوع ماژول)
• جریان هر کانال در حدود 2.1 آمپر (برای بارهای سبک و متوسط) و مجموع کانال 5.2 آمپر - برای جریان های بیشتر باید از ماژول‌های کمکی یا رله‌های واسط استفاده کنید تا از گرم شدن یا آسیب ماژول جلوگیری شود.

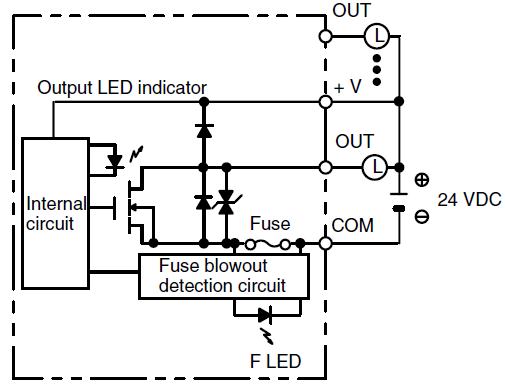

• دارای مدارهای حفاظت داخلی جهت جلوگیری از آسیب به ترانزیستور خروجی

سازگاری و نصب

• سازگار با رک و CPUهای سری C200H و CS1
• نصب آسان روی Backplane بدون نیاز به سیم‌کشی پیچیده
• دارای LEDهای نمایشگر وضعیت هر خروجی

مزایای استفاده از C200H-OD213

1. سرعت سوئیچ بالا

به دلیل ترانزیستوری بودن خروجی‌ها، این ماژول برای سیستم‌هایی که نیاز به سوئیچینگ سریع دارند (مثل شمارش‌گرها، پالس‌دهی سریع یا کنترل تجهیزات سروو کوچک) ایده‌آل است.

2. طول عمر بالا

ترانزیستورهای MOSFET یا مشابه در این مدل، طول عمر بسیار بیشتری نسبت به خروجی‌های رله‌ای دارند و امکان استفاده طولانی‌مدت در محیط‌های صنعتی را فراهم می‌کنند.

3. پایداری و عملکرد ایمن

ماژول دارای حفاظت حرارتی، حفاظت اضافه‌جریان و حفاظت اتصال کوتاه است که از آسیب دیدن PLC جلوگیری می‌کند.

4. تعمیر و نگهداری آسان

نمایشگر LED روی هر کانال به تکنسین کمک می‌کند وضعیت خروجی را به‌صورت لحظه‌ای بررسی کرده و خطا را سریع پیدا کند.

کاربردهای صنعتی C200H-OD213

• خطوط بسته‌بندی، لیبل‌زن‌ها و سیستم‌های انتقال
• کنترل شیرهای برقی (Solenoid Valves)
• سیستم‌های تست و اندازه‌گیری خودکار
• تجهیزات مونتاژ، Pick & Place و چاپ صنعتی
• کنترل چراغ‌ها، آژیر، کلاچ و ترمزهای الکتریکی
• ماشین‌آلات CNC قدیمی و تجهیزات صنعتی ژاپنی

در کاربردهایی که بارهای القایی (مثل سلوئنوئیدها) استفاده می‌شود، باید حفاظت‌های مناسب (دیود هرزگرد، سرکوب‌کننده‌ها یا مدار snubber) را برای جلوگیری از اضافه‌ولتاژ القایی در نظر گرفت.
