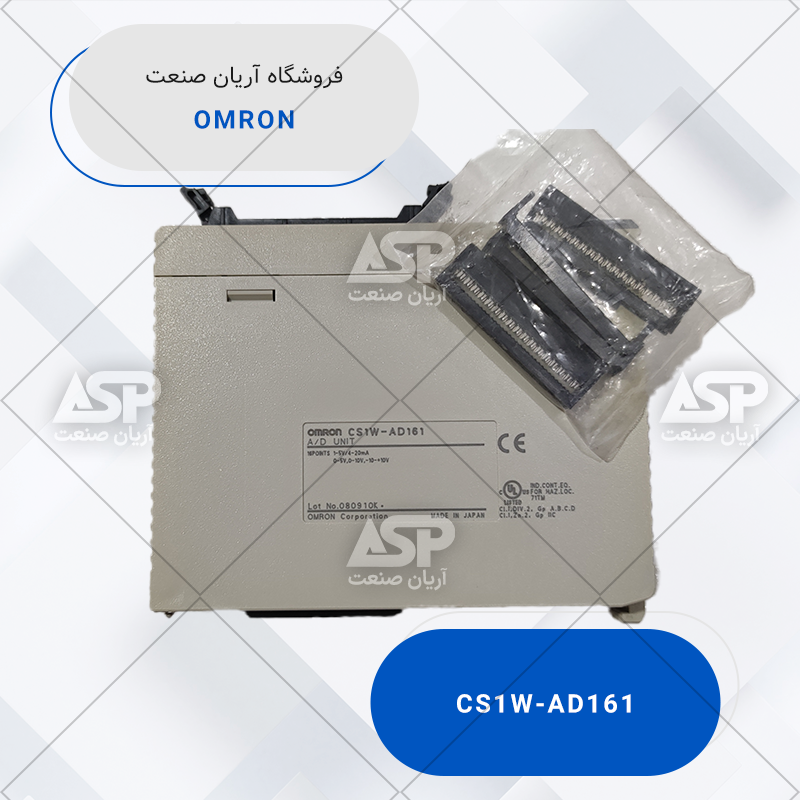

ماژول Omron CS1W-AD161 یک ماژول ورودی آنالوگ قدرتمند، دقیق و با قابلیت‌های پیشرفته است که برای پروژه‌هایی که تعداد ورودی آنالوگ در آن بسیار بالا می باشد مناسب است. با پشتیبانی از ۱۶ کانال، امکاناتی مانند Scaling، تشخیص قطع سیگنال، میانگین‌گیری و Peak Hold، این ماژول می‌تواند نیازهای حرفه‌ای اتوماسیون فرآیند را برآورده کند.این ماژول برای دریافت سیگنال آنالوگ از سنسورها و ترانسمیترها طراحی شده و یکی از مزیت‌های کلیدی آن، اتصال MIL کانکتور برای کاهش سیم‌کشی و افزایش سرعت نصب است.
محصولات مرتبط
ضمانت | Warranty
ضمانت یک ساله نیرونوین + پنج سال خدمات پس از فروش
برند یا نام سازنده کالا
Omron | امرن
مدل کارت پی ال سی
CS1W-AD161
سری
CS1
محل استفاده
بر روی Rack
تعداد ورودی
16
محدوده سیگنال ورودی
1-5 , 0-5 , 0-10 , 10-*10+ ولت
4-20 میلی آمپر
رزولوشن (Resolution)
4000 و 8000

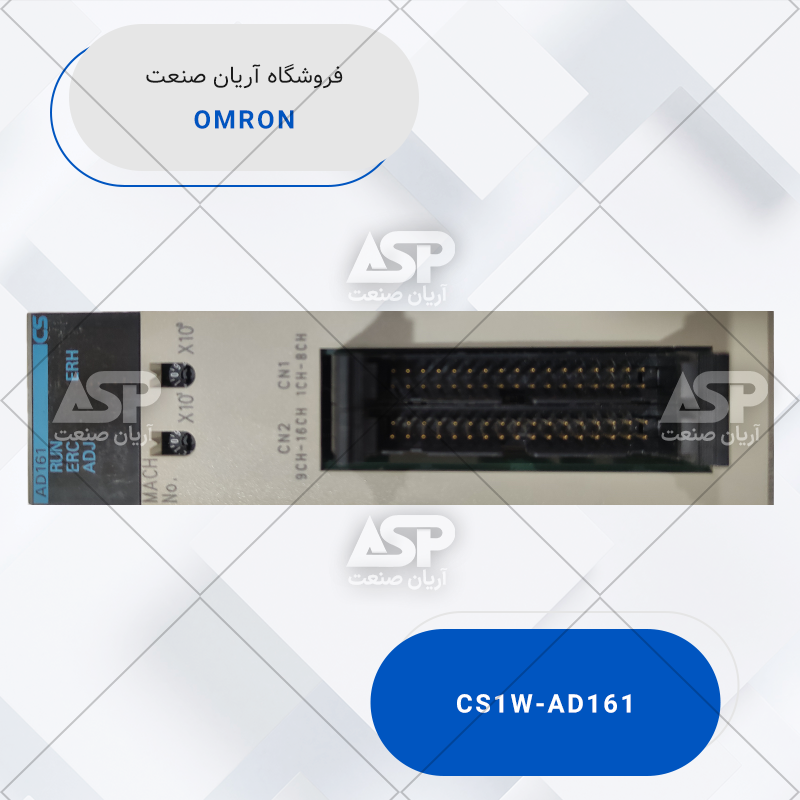

نوع اتصال ورودی ها
Two 34-pin MIL connectors
دمای کاری
55 - 0 سانتی گراد
- با داشتن ۱۶ کانال آنالوگ، این ماژول گزینه اقتصادی برای پروژه‌هایی با تعداد زیاد سنسور آنالوگ است.
- اتصال MIL کانکتور، سیم‌کشی را کاهش داده و نصب را ساده‌تر می‌کند.
- تابع مقیاس‌بندی (Scaling) به کاربر اجازه می‌دهد داده آنالوگ را با توجه به دامنه حقیقی سنسور مقیاس کند؛ این موضوع دقت خوانش را بهبود می‌دهد.
- قابلیت تشخیص قطع سیگنال باعث ایمنی بیشتر و اشکال‌زدایی ساده‌تر می‌شود.
- میانگین‌گیری داده‌ها (Mean) و قابلیت اوج سیگنال (Peak Hold)، تحلیل دقیق‌تر داده‌های آنالوگ را ممکن می‌سازد.
نکات نصب و راه‌اندازی عملی
- از کابل شیلددار (Shielded) برای ورودی آنالوگ استفاده کنید تا نویز تأثیر کمتری روی سیگنال داشته باشد.
- برای کانکشن MIL، از کابل و کانکتور اصلی Omron یا کابل تبدیل ترمینال بلاک مناسب استفاده کنید تا اتصالی پایدار داشته باشید.
- در برنامه PLC، استفاده از Scaling بسیار توصیه می‌شود تا مقدار خوانده شده به مقدار واقعی سنسور تبدیل شود.
- قابلیت میانگین‌گیری را بر اساس نرخ تغییر سیگنال ورودی و نیاز به پاسخ‌گویی تنظیم کنید.
- بخش تشخیص قطع سیگنال را فعال کنید، مخصوصاً وقتی که سنسورهای آنالوگ ممکن است به طور فیزیکی قطع یا از کار بیفتند.
